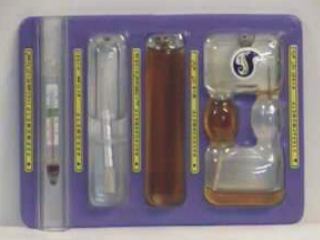

В таком положении устройства изучаются свойства
жидкости на приборах (рассматривая слева-направо): 1 - термометр
(тепловое расширение), 2 - ареометр (плотность), 3 - вискозиметр
Стокса (вязкость), 4 - капиллярный вискозиметр (вязкость). При
перевертывании устройства на 180 градусов, включается в действие
пятый прибор - сталагмометр для изучения свойства жидкости -
поверхностное натяжение.
|
|
1. |
Устройство 1 (изучение
физических свойств жидкости) |
2. |
|
3. |
|
4. |
Устройство
2 (приборы для измерения давления), Po
< Pa |
5. |
Устройство
3 (режимы течения жидкости), ламинарный режим |
6. |
Устройство
3 (режимы течения жидкости), турбулентный режим |
7. |
Устройство
3 (структуры потоков), обтекание перегородки, рис.1 |
8. |
Устройство
3 (структуры потоков), обтекание перегородки, рис.2 |
9. |
Устройство
3 (структуры потоков), внезапное расширение, рис.1 |
10. |
Устройство
3 (структуры потоков), внезапное расширение, рис.2 |
11. |
Устройство
4 (уравнение Бернулли), канал переменного сечения |
12. |
Устройство
4 (уравнение Бернулли), канал постоянного сечения |
13. |
Устройство
6 (гидравлический прыжок), затопленный (в колодце) |
14. |
Устройство
6 (гидравлический прыжок), отогнанный |
15. |
Устройство
6 (гидравлический прыжок), у сжатого сечения |
16. |
Устройство
6 (гидравлический прыжок), затопленный |
17. |
Устройство
5 (водосливы), с широким порогом |
18. |
Устройство
5 (водосливы), с тонкой стенкой |
19. |
Устройство
7 (водопропускные трубы), безнапорные |
20. |
Устройство
7 (водопропускные трубы), напорные |
|
|
