В лаборатории гидравлики Томского государственного архитектурно строительного университета в 1990 году на уровне изобретений (патенты РФ 1721326, 1742655, свид. на ПМ 27172) разработана учебная портативная лаборатория "КАПЕЛЬКА" для демонстраций и лабораторных работ по общему курсу гидравлики (механики жидкости). Лаборатория включает четыре плоских устройства размером 360х240 мм, принципиально отличающихся от традиционных лабораторных установок. Устройства выполнены из прозрачной пластмассы, заполнены водой с красителями и приводятcя в действие их перевертыванием. Расход (давление) жидкости варьируется наклоном устройств и измеряется объемным способом.


Лаборатория «КАПЕЛЬКА» заняла 1 место во Всесоюзном конкурсе учебной техники, а Научно-методический совет при Гособразовании рекомендовал её к выпуску. И вот уже более 500 учебных заведений оценили уровень технической новизны и БОЛЬШИЕ преимущества МАЛЕНЬКОЙ лаборатории по сравнению с громоздкими установками.

Преимущества

- не имеет двигателей, насосов, вентилей
нет электроэнергии
- не требует подвода воды и электроэнергии
- умещается в чемодане типа «дипломат»
умещается в дипломате
- удобна для лекционных демонстраций
- экономит около 20 м2 лабораторных площадей
- имеет низкую стоимость

Учебная гидравлическая лаборатория "КАПЕЛЬКА" выпускается с 1992 года. Лаборатория позволяет выполнять 8 лабораторных работ.

Лабораторная работа

Номер устройства
Смотреть устройство

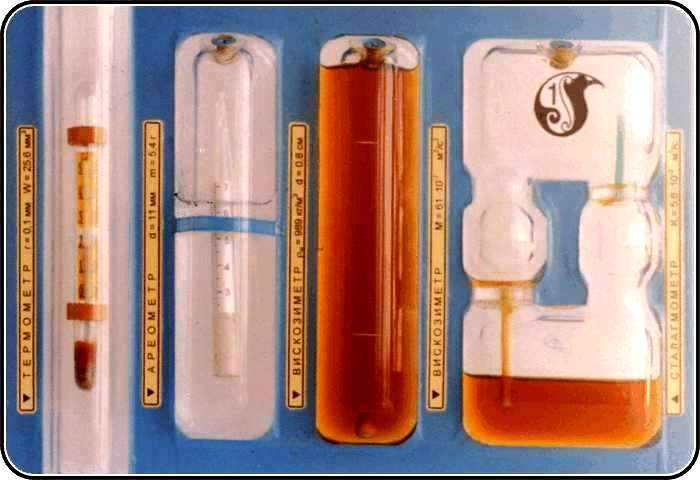

1. Изучение физических свойств жидкости
№1

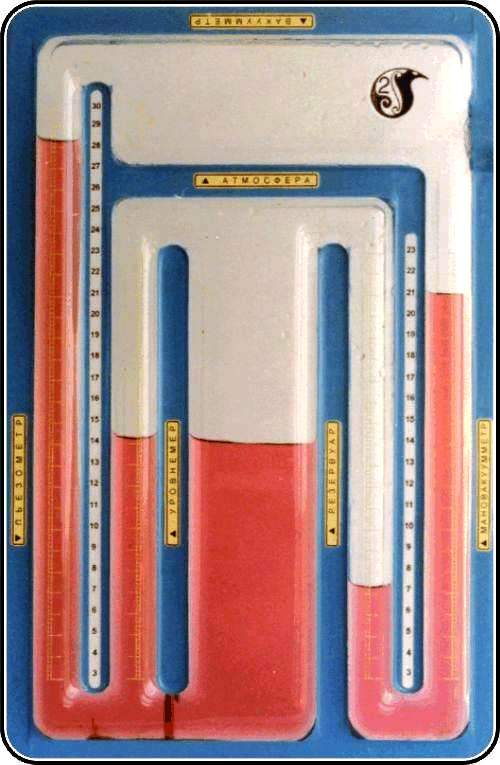

2. Изучение приборов для измерения давления
№2
3. Измерение гидростатического давления
№2

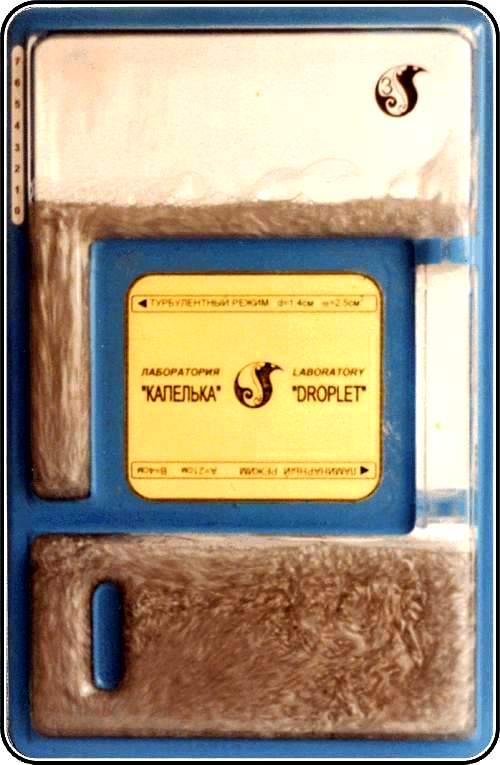

4. Изучение структуры потоков жидкости
№3
5. Определение режима течения
№3

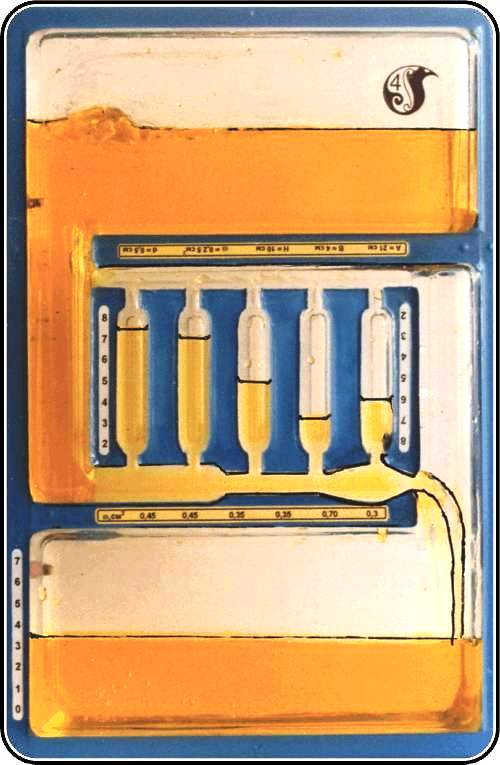

6. Иллюстрация уравнения Бернулли
№4
7. Определение потерь напора по длине
№4
8. Определение местных потерь напора
№4

С начала 2003 года начат выпуск учебной портативной лаборатории «КАПЕЛЬКА-2». Она включает 3 устройства и позволяет выполнять наглядные демонстрации и 6 лабораторных работ по гидравлике открытых русел.

Лабораторная работа

Номер устройства

Смотреть устройство

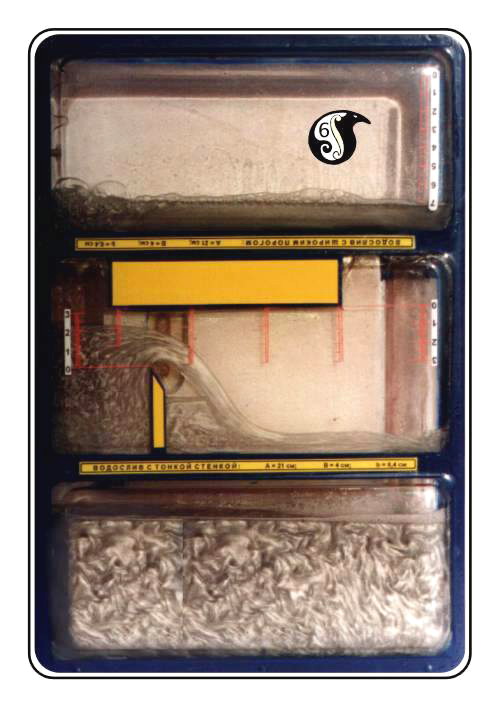

1. Изучение водослива с тонкой стенкой
№5
2. Изучение водослива с широким порогом
№5

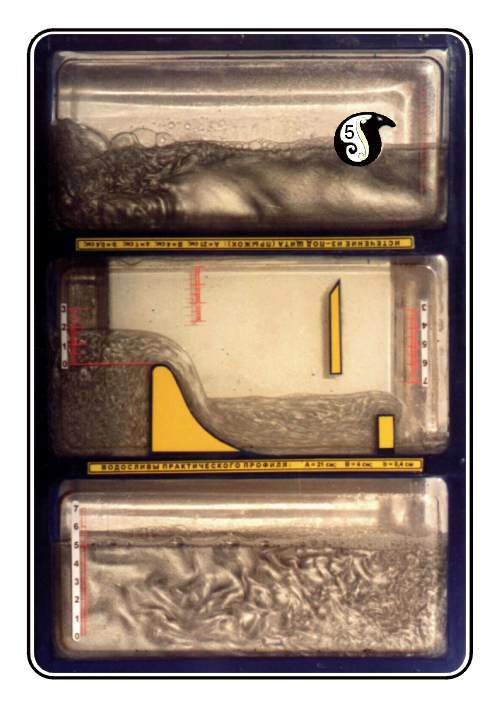

3. Изучение водослива практического профиля
№6
4. Исследование гидравлического прыжка
№6

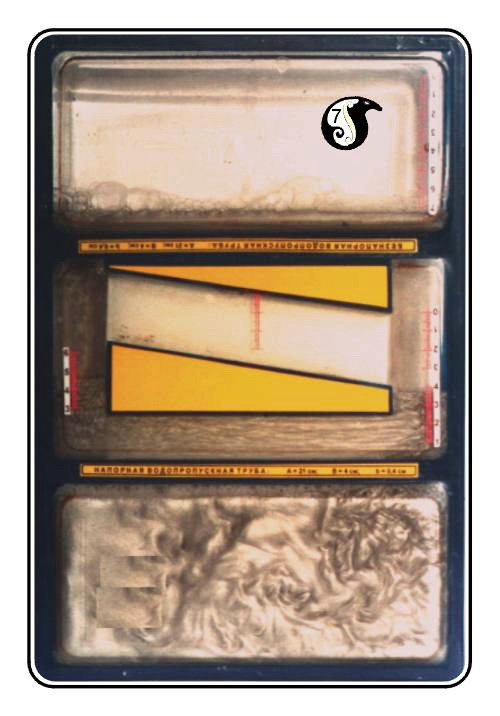

5. Изучение работы водопропускной трубы
№7
6. Определение коэффициента шероховатости в канале
№7

Лаборатория "КАПЕЛЬКА-2" одобрена Международной комиссией по аккредитации учебных заведений и признана "Лучшим экспонатом" регионального конкурса "Сибирские Афины" в 2003 году.


С начала 2005 года начат выпуск учебной портативной лаборатории «КАПЕЛЬКА-3». Она включает 3 устройства и позволяет выполнять наглядные демонстрации и лабораторные работы по мостовой гидравлике.

Лабораторная работа

Номер устройства

1. Изучение малых мостов
№8
2. Изучение мостовых переходов
№9
3. Изучение русловых процессов
№10

Лаборатория "КАПЕЛЬКА-3" признана "Лучшим экспонатом" и награждена медалью в региональном конкурсе "Сибирские Афины" в 2005 году. УЧЕБНАЯ ГИДРАВЛИЧЕСКАЯ ЛАБОРАТОРИЯ «КАПЕЛЬКА-3» необходима для получения надежных знаний студентам - мостовикам, дорожникам, речникам, мелиораторам, гидротехникам.


В мае 2005 года начат выпуск устройства №11 - гидроциклон (патент №2216050), который позволяет продемонстрировать процесс очистки жидкости и определить эффективность её очистки.


Порядок работы с устройствами описан в одобренном Гособразованием методическом пособии «Практикум по гидравлике на портативной лаборатории «КАПЕЛЬКА»», а также в других методических пособиях.


Не забывайте, что экономия времени, средств и лабораторных площадей несравнимо превосходит стоимость «КАПЕЛЬКИ». К тому же устройства долговечны, средний срок безотказной работы 10 лет.
Оплата возможна после доставки лаборатории в Ваше учебное заведение.
Гарантия действительна целых 3 года.
Со мной можно связаться ЛИЧНО, написав по адресу:
634003 г. Томск, пл. Соляная, 2, ТГАСУ, корпус 2, лаборатория гидравлики
или позвонив по тел./факс (382-2) – 653478 (дом), тел. (382-2) – 655203 (раб), также можно заказать устройства по электронной почте E-mail: drop-let@narod.ru

Автор и руководитель выпуска лаборатории «КАПЕЛЬКА», к.т.н., доцент Томского государственного архитектурно-строительного университета:
Слабожанин Геннадий Дмитриевич подпись автор разработки
